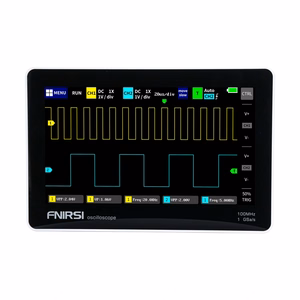

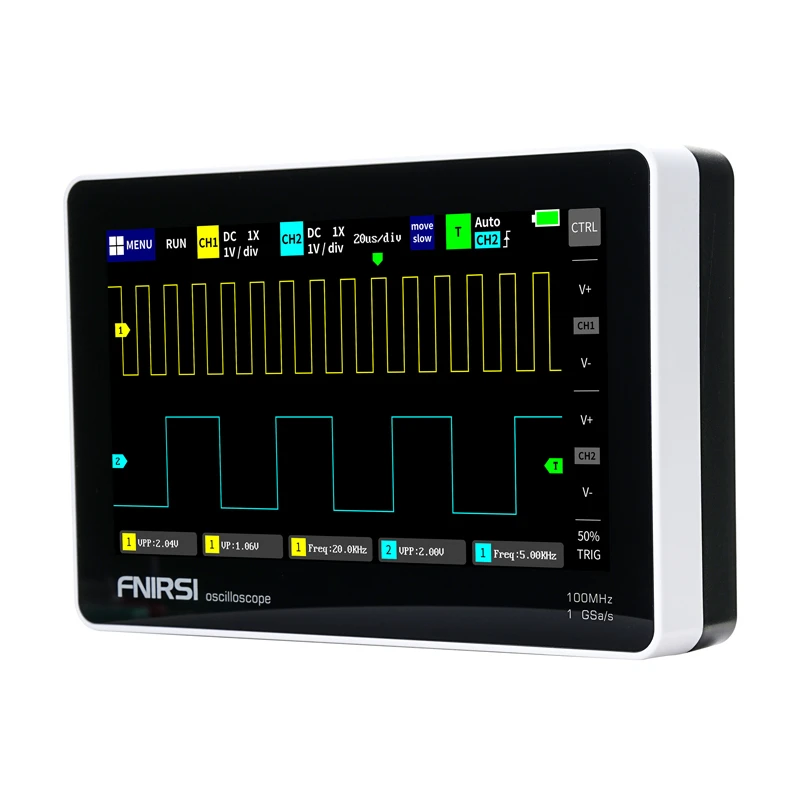

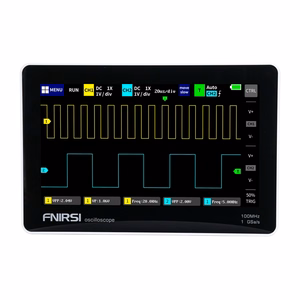

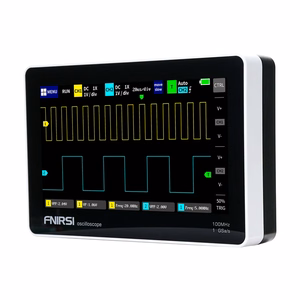

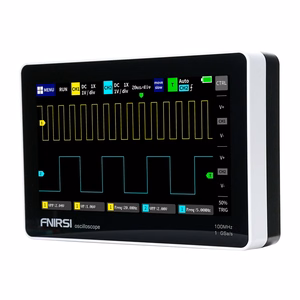

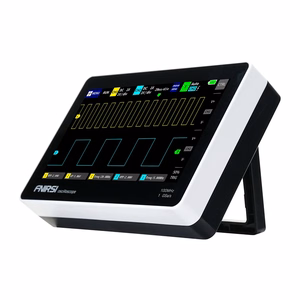

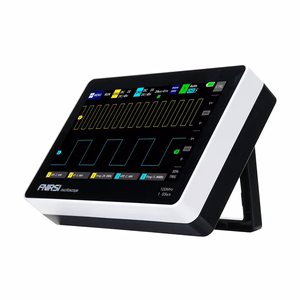

FNIRSI 1013D 7" portatīvs planšetes osciloskops

FNIRSI 1013D pārnēsājamais osciloskops ar 7 " skārienekrānu, 2 mērījumu kanāliem, 100 MHz joslas platumu un 1 GSa/s paraugu ņemšanas ātrumu, ļauj precīzi analizēt signālu servisa, darbnīcu un elektronisko ierīču projektēšanā. Ierīce ir aprīkota ar viegli lasāmu 800x480 TFT ekrānu, automātisku signāla regulēšanu ar vienu pogu un viļņu formas ierakstīšanas funkciju, kas ļauj veikt ērtus un ātrus mērījumus jebkur. Atbalsts analogajai un digitālajai signālu analīzei padara to piemērotu iekārtu apkalpošanai un DIY pielietojumiem. Iebūvētā 6,000 mAh litija baterija ļauj ierīcei darboties aptuveni 4 stundas.

Caurspīdīgs skārienekrāns

FNIRSI 1013D ir 7-inch TFT LCD ekrāns ar 800x480 izšķirtspēju, nodrošinot augstu spilgtumu, kontrastu un precīzu viļņu formas atdarināšanu. Ekrāna skārienvadība ļauj ātri pietuvināt, panoramēt un mainīt mērījumu parametrus, paātrinot darbu bez fiziskām pogām. Ekrāns ir izgatavots ar kapacitatīvo tehnoloģiju, kas pazīstama no mūsdienu viedtālruņiem, nodrošinot gludu darbību un bez kavējumiem iestatījumu maiņā. Kursora mērīšanas funkcija ļauj precīzi nolasīt signāla amplitūdu, periodu un frekvenci bez nepieciešamības konvertēt vienības no ekrāna režģa, kas ir īpaši noderīgi kropļotiem signāliem vai taisnstūrveida viļņiem ar troksni.

Divi mērījumu kanāli

Ierīce ir aprīkota ar diviem mērīšanas kanāliem ar ieejas pretestību 1 MΩ, kas ļauj vienlaikus analizēt divus signālus, padarot vieglāku pastiprinātāja ķēžu, pārveidotāju vai PWM signālu analīzes ieeju un izeju. Tas padara pielietojumu klāstu daudz plašāku nekā vienkanālu modeļos. Jūs varat arī veikt Lissajous modeļa analīzi XY režīmā, kas ļauj noteikt frekvenci, amplitūdu un fāzes nobīdi starp divām signālu grupām.

Automātiska signāla regulēšana

Vienas pogas automātiskā regulēšanas funkcija ļauj uzreiz pielāgot signāla mērījumu parametrus bez manuālas kalibrēšanas. Rezultātā FNIRSI 1013D var pielāgot 1 Vpp signāla iestatījumus 1 sekundes laikā, ietaupot laiku un palielinot darba efektivitāti. Iebūvētais neskaidrās loģikas algoritms nodrošina augstu precizitāti un automātiski novieto signālu ekrāna centrā, padarot analīzi daudz vieglāku.

Aizsardzība pret bojājumiem

Osciloskops izmanto iebūvētus pārsprieguma aizsardzības moduļus līdz 400 V, lai novērstu nejaušus ierīces bojājumus, mērot augstsprieguma signālus, pat ja zonde nav iestatīta uz 10X režīmu. Tas ļauj droši pārbaudīt barošanas un augstsprieguma ķēdes.

Datu glabāšana un eksports

Šī FNIRSI 1013D piedāvā 1 GB iekšējo atmiņu, kas ļauj saglabāt līdz 1,000 attēlus un 1,000 viļņu formu kopas. Tas ļauj ātri saglabāt vienas pieskāriena mērījumu rezultātus un eksportēt tos caur USB uz datoru turpmākai analīzei. Viļņu formu pārvaldnieka funkcija ļauj skatīt saglabāto viļņu formu sīktēlus, pietuvināt, dzēst un analizēt tās ar kursoru tieši ierīcē – līdzīgi kā viedtālruņa galerijā, kas palielina datu pārvaldības ērtības.

Uzlabotas aktivizēšanas funkcijas

Osciloskops piedāvā pilnu trigeru režīmu komplektu – Auto, Single un Normal. Šī sistēma ļauj testēt pēkšņus impulsa aizdedzes signālus, IR tālvadības signālus vai sinusoīda viļņu signālus atkarībā no izvēlētā režīma, padarot ierīci par daudzpusīgu diagnostikas rīku. Tu vari arī iestatīt trigera malu (augšup/krītošu) un trigeru kanālu, ļaujot precīzi uztvert interesējošos signāla fragmentus.

Komplektā:

• FNIRSI 1013D pārnēsājamu skārienekrāna osciloskopu
• Zonde ( 100 MHz ) x2
• USB lādētājs
• Lietotāja rokasgrāmata

• Ražotājs: FNIRSI
• Modelis: 1013D
• Kanālu skaits: 2
• LCD ekrāna izmērs: 7 collas
• LCD izšķirtspēja: 800 x 480
• Displeju tehnoloģija: TFT
• Joslas platums: 100 MHz
• Paraugu ņemšanas frekvence: 1 GSa/s
• Augstākais testa spriegums: 1X: 40V 10X: 400V
• Kursors: XY pozīcijas sprūds Y
• Rullēšanas režīms: Atbalstīts
• Automātiska vienas pogas iestatīšana: Atbalstīts
• Viļņu formu glabāšana: 1000 attēli + 1000 viļņu formas
• Viļņu formas pārvaldnieks: Atbalstīts
• Sprieguma precizitāte: ± 2%
• Uzplaukuma laiks: < 3 ns
• Atmiņas dziļums: 240 Kbit
• Ieejas pretestība: 1 MΩ
• Jutība: 50 mV ~ 500 V
• Laika bāze: 50 s ~ 10 ns
• Trigerrežīms: Single / Normal / Auto
• Sprūda mala: Augšupejoša / dilstoša
• Savienošana: AC / DC
• Frekvences precizitāte: ±0,01%
• Parametri: 12 veidi kopā
• Akumulators: Litijs ar kapacitāti 6000 mAh
• Darbības laiks: 4 stundas
• Paplašinājums: USB eksports
• Uzlāde: USB-C 5V 2A/3A/4A
• Izmēri: 184 x 124 x 50 mm
