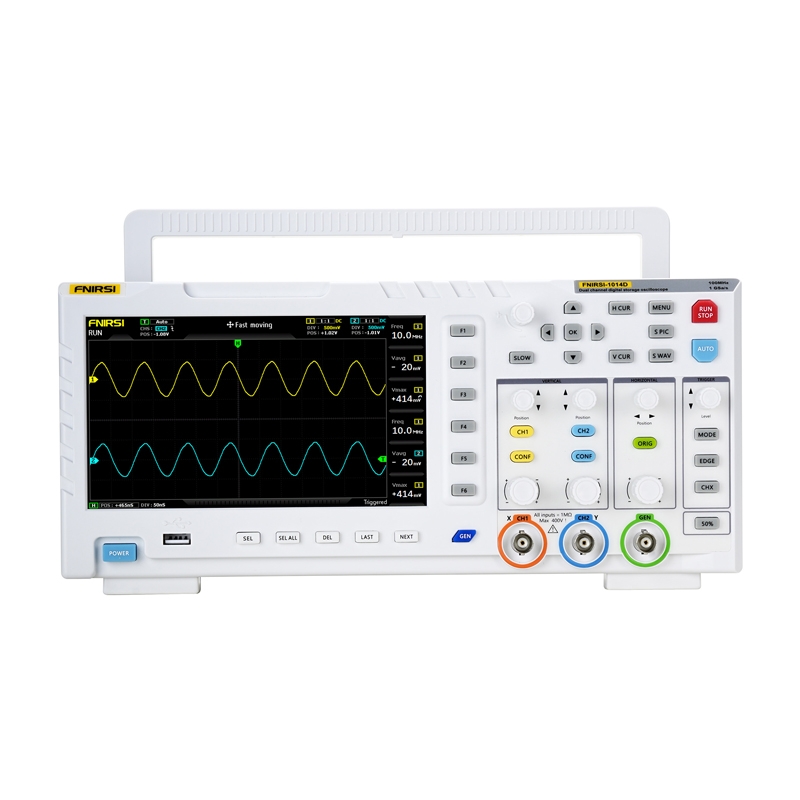

FNIRSI 1014D 2-in-1 osciloskops signālu ģenerators

FNIRSI 1014D ir kompakts digitālais osciloskops, kas paredzēts elektronisko pakalpojumu, pētniecības un attīstības nodaļām, tehniskajai izglītībai un hobijistiem. Tas ļauj vienlaicīgu analīzi un signālu ģenerēšanu, kas būtiski paplašina pielietojumu klāstu shēmu diagnostikā, prototipu testēšanā vai darbā ar viļņu formām. Ierīcei ir divi ieejas kanāli ar 1 MΩ impedanci, un tā atbalsta joslas platumu 100 MHz pie 1GSa /s paraugu ņemšanas. 7-inch LCD ekrāns ar izšķirtspēju 800×480 px atvieglo darbību. Iespējama automātiskā analīze, FFT, X-Y režīms un kursora reģistrācija. Ir arī 1GB iekšējā atmiņa ar spēju saglabāt līdz 1,000 viļņu formas un 1,000 ekrānuzņēmumus, un datus var viegli eksportēt uz datoru, izmantojot USB.

Ātrā signāla analīze

Augsts paraugu ņemšanas ātrums 1GSa /s un joslas platums 100 MHz ļauj detalizēti analizēt analogos un digitālos signālus. Tas ļauj ierīcei uztvert pat īslaicīgas anomālijas viļņu formā. Aktivizēšanas režīmi ietver Auto, Single un Normal, ļaujot ierīcei uztvert gan traucējumu impulsus, gan parastos analogos signālus, piemēram, sinusoīdus.

Iebūvētais DDS ģenerators

Integrētais DDS signāla ģenerators atbalsta 14 standarta viļņu formas (tostarp sinusu, taisnstūri, zāģa zobu, trijstūri), ar precīzu frekvences regulēšanu 1 Hz soļos. Izmantotais risinājums ļauj ģenerēt signālus ar precīziem parametriem testēšanai un simulācijai. Izejas frekvenču diapazons sasniedz līdz 10 MHz (sinusa viļņiem), kas ļauj testēt plašu elektronisko un signālu ķēžu klāstu.

Viļņu formas uztveršanas funkcija

"Capture output" funkcija ļauj saglabāt daļu vai visu faktisko viļņu formu no osciloskopa kā ģeneratora izejas signālu. Spēja saglabāt līdz 1,000 pielāgotus signālus palielina elastību testēšanā un analīzē. Šis risinājums atšķir FNIRSI 1014D no klasiskajiem patvaļīgajiem ģeneratoriem, kas paļaujas tikai uz manuālu signāla regulēšanu.

Pārsprieguma aizsardzība

Integrēts augstsprieguma aizsardzības modulis ļauj ierīcei droši mērīt signālus līdz 400V (ar x10 zondi), samazinot ierīces bojājumu risku mērījumu laikā tīkla barošanas sistēmās. Aizsardzības funkcija darbojas automātiski, tāpēc nejauša zondes izmantošana bez pārejas uz x10 nerada risku bojāt aprīkojumu.

Augstas lasāmības displejs

7" TFT krāsu ekrāns ar 800x480 pikseļu izšķirtspēju nodrošina skaidru viļņu formu attēlojumu. Automātiskais režīms un intuitīvs interfeiss ļauj ātri iegūt signāla attēlu bez manuālas regulēšanas. Pateicoties inteliģentam detektēšanas algoritmam, ierīce automātiski pielāgo aktivizācijas līmeni pat viļņu formām ar vairākiem slīpumiem vai tā saukto mirušo zonu. Šāds risinājums ietaupa laiku un novērš interpretācijas kļūdas. Osciloskops var glabāt līdz 1,000 ekrānuzņēmumiem un 1,000 viļņu formas savā 1GB iekšējā atmiņā. Datus var skatīt kā sīktēlus, kas atvieglo ātru skatīšanos un izvēli. Saskarne ļauj lietotājiem pietuvināt, dzēst un eksportēt ierakstus, neizslēdzot pārskatīšanas režīmu.

Signālu analīzes funkcijas

Iebūvētā FFT funkcija un X-Y viļņu formas attēlošanas režīms ļauj analizēt harmonikas un salīdzināt divu signālu amplitūdas un fāzes nobīdes. Tie ir noderīgi rīki elektronisko ķēžu diagnostikā. Turklāt manuālais kursora mērīšanas režīms ļauj nolasīt maksimālo vērtību un frekvenci bez nepieciešamības pārrēķināt skalu, kas palielina analīzes precizitāti pat izkropļotās viļņu formās. Ierīce izmanto īpašu algoritmu ciparnīcas signāla dekodēšanai, novēršot kļūdainu rādījumu problēmu, ko izraisa oksidācija vai mehānisma nolietojums. Pat ja kodētājs ir bojāts, osciloskops darbojas pareizi.

Komplektā:

• FNIRSI 1014D 2-in-1 osciloskops
• 100 MHz zondi x2
• USB lādētājs
• Lietotāja rokasgrāmata

• Ražotājs: FNIRSI
• Modelis: 1014D
• Kanāli: 2
• LCD ekrāna izmērs: 7 collas
• LCD ekrāna izšķirtspēja: 800 × 480
• Displeju tehnoloģija: LCD
• Frekvenču raksturlīkne: 100 MHz
• Paraugu ņemšanas frekvence: 1 GSa/s
• Augstākais testa spriegums: 1X: 40V, 10X: 400V
• Kursors: XY pozīcija Y sprūds
• Ripošanas režīms (ripošana): Atbalstīts
• Automātiskā kalibrācija: Atbalstīts
• Viļņu formas ieraksts: 1000 attēli + 1000 viļņu formas
• Viļņu formas pārvaldība: Atbalstīts
• Sprieguma precizitāte: ±5%
• Uzplaukuma laiks: < 3 ns
• Atmiņas dziļums: 240 Kbit
• Ieejas pretestība: 1 MΩ
• Jutība: 50 mV ~ 500 V
• Laika bāze: 50 s ~ 10 ns
• Trigerrežīms: Single / Normal / Auto
• Sprūda mala: Augšupejoša / dilstoša
• Savienošana: AC / DC
• Frekvences precizitāte: ±0,01%
• Parametri: 12 veidi
• Ģenerators: 14 veidi
• Capture output: Atbalstīts
• Paplašinājums: USB eksports
• Barošana: 5V 2A / 3A / 4A
• Izmēri: 310 × 145 × 70 mm
