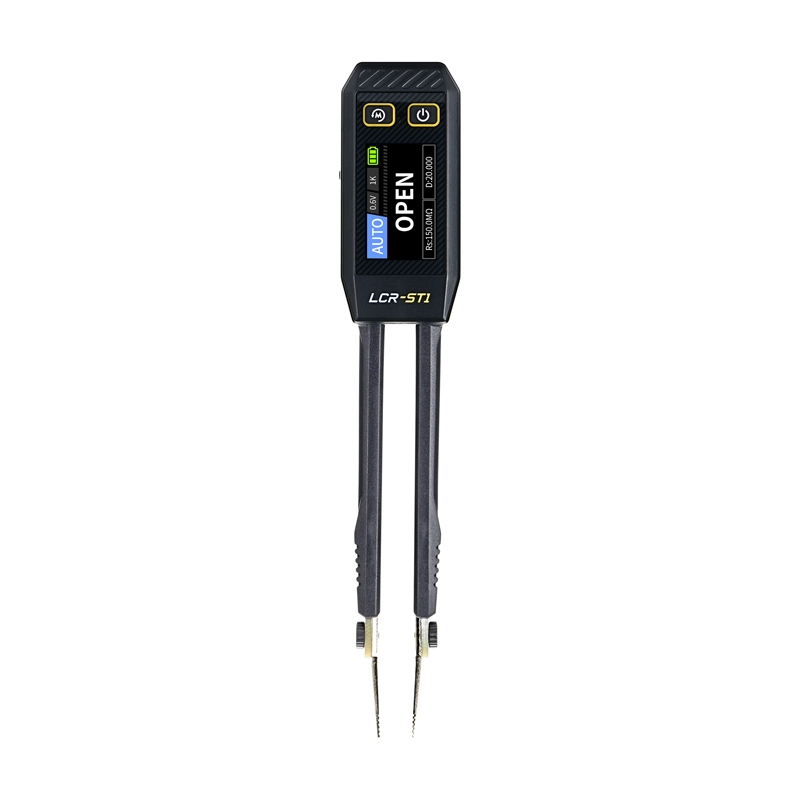

FNIRSI LCR-ST1 mini viedais digitālais pincetes testeris

FNIRSI LCR-ST1 ir daudzfunkcionāls pincetes mērītājs virsmas montāžas elektronisko komponentu testēšanai. Tas atbalsta pretestību, kapacitāti, induktivitāti, ESR, diodes testu un ķēdes nepārtrauktības mērījumus. Tas piedāvā 3 testēšanas frekvences (100 Hz, 1 kHz, 10 kHz), 0.3 V un 0.6 V RMS testēšanas līmeņus, kā arī papildu parametru, piemēram, Q, D, Z un X, attēlošanu. Ar savu kompakto dizainu, maināmajiem termināļiem un USB-C saskarni ierīce ir ideāli piemērota laboratorijas, servisa un ražošanas lietojumiem.

Automātiskais mērīšanas režīms

Ierīce automātiski atpazīst testējamā komponenta tipu un attēlo gan galveno, gan palīgparametru. Šis risinājums atvieglo darbu ar vairākiem komponentiem un novērš nepieciešamību manuāli pārslēgt režīmus. Mērītājs atbalsta angļu un ķīniešu valodu.

Detalizēta analīze

FNIRSI LCR-ST1 mērītājs mēra ne tikai pamatvērtības (R, L, C), bet arī zudumu faktoru (D), pretestību (Z), kvalitātes faktoru (Q), reaktanci (X) un ekvivalentu sērijas pretestību (ESR). Šāda funkcionalitāte ļauj veikt visaptverošu komponentu diagnostiku. Mērījumu diapazoni ietver kapacitāti no 1 pF līdz 22 mF, induktivitāti no 1 μH līdz 10 H un pretestību no 10 mΩ līdz 10 MΩ.

Ekrāns un darbības ergonomika

1.14 " HD displejs datus attēlo viegli saprotamā veidā. Intuitīvas izvēlnes, pogas ar silikona pārklājumiem un sānu ciparnīca uzlabo darbību. Turklāt datu glabāšanas funkcija ļauj eksportēt mērījumus uz Excel failu, izmantojot USB. Displejs vienlaikus rāda 2 mērījumu parametrus, paātrinot analīzi. Pincetes zeltītie gali ir savstarpēji aizvietojami – iepakojumā ir gan klasisks taisns uzgalis, gan izliekts "āķa" tips. Tas padara rīku piemērotu dažādiem pielietojumiem – arī grūti sasniedzamās vietās. Iebūvētais magnēts ļauj uz laiku pielīmēt mērītāju pie metāla virsmām.

Veiktspēja un mobilitāte

250 mAh uzlādējama litija jonu baterija nodrošina ilgu darbības laiku, un uzlāde notiek caur USB-C portu. Automātiska izslēgšanas funkcija taupa enerģiju, kad nav aktivitātes. Visa ierīce sver tikai 41 g, tāpēc to ir ērti nēsāt līdzi.

Komplektā:

• FNIRSI LCR-ST1 daudzfunkcionāls pincetes mērītājs
• Izliekti gali (1 pāris)
• Magnētiskais statīvs
• USB kabelis uzlādei
• Lietotāja rokasgrāmata

• Ražotājs: FNIRSI
• Modelis: LCR-ST1
• Displejs: Krāsu ekrāna 1.14 "
• Uzlādes saskarne: USB Type-C, 5V/1A
• Barošana: 250 mAh uzlādējama litija baterija
• Izmēri: 28 × 19 × 150 mm
• Svars: 41 g
• Kapacitātes mērīšanas diapazons: 1 mF - 22 mF ( 100 Hz, 1 kHz ±5% ) 1 μF - 1 mF ( 100 Hz, 1 kHz, 10 kHz ±2% ) 1 nF - 1 μF ( 100 Hz ±2%, 1 kHz un 10 kHz ±0.5% ) 1 pF - 1 nF ( 1 kHz un 10 kHz ±2% )
• Induktivitātes mērījumu diapazons: 1 H - 10 H ( 100 Hz, 1 kHz ±5% ) 1 mH - 1 H (visas frekvences ±2% ) 10 μH - 1 mH ( 100 Hz ±2%, 1 kHz un 10 kHz ±0.5% ) 1 μH - 10 μH ( 10 kHz ±2% )
• Pretestības mērīšanas diapazons: 1 MΩ - 10 MΩ ( 100 Hz, 1 kHz ±5% ) 1 kΩ - 1 MΩ ( 100 Hz, 10 kHz ±1%, 1 kHz ±0.5% ) 1 Ω - 1 kΩ (visas frekvences ±0.5-1% ) 10 mΩ - 1 Ω (visas frekvences ±2% )
• Diodes tests: Vadīšanas spriegums: 0.7 V
