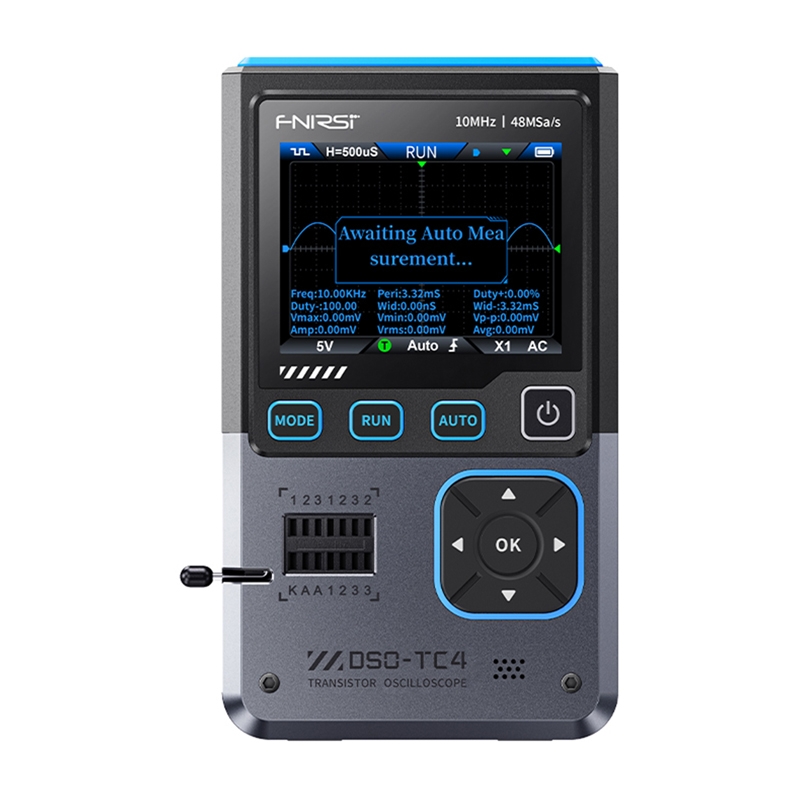

Portatīvs 3-in-1 mini osciloskops FNIRSI DSO-TC4

FNIRSI DSO-TC4 ir ierīce, kas apvieno trīs funkcijas: digitālo osciloskopu, elektronisko komponentu testeri un signāla ģeneratoru. Apvienojot viļņu formu analīzi ar komponentu atpazīšanu un signālu testēšanas funkcijām, tā būs noderīga pakalpojumu lietojumos. Turklāt inteliģentā Anti-Burn funkcija aizsargā ieejas ķēdi no bojājumiem, ja mērīšanas zondes tiek pieslēgtas nepareizi. Tas padara aprīkojumu drošu lietošanai pat mazāk pieredzējušiem lietotājiem.

Mērījumu funkcijas un signālu analīze

Ierīce piedāvā mērījumu joslas platumu līdz 10 MHz un paraugu ņemšanas ātrumu 48 MSa/s. Tas spēj attēlot viļņu formas ar augstu detaļu un precizitāti, ļaujot reāllaikā analizēt sprieguma signālus. Ar 13 iepriekš definētām viļņu formām un frekvencēm 0-50 kHz amplitūdas (amplitūdas 0.1-3.0V) diapazonā, signāla ģenerators ļauj simulēt dažādus shēmas darbības apstākļus.

Plašas komponentu testēšanas iespējas

Integrētais komponentu testētājs automātiski atpazīst diodes, tranzistorus (tostarp MOSFET), rezistorus, kondensatorus un citus pasīvos un aktīvos komponentus. Ar testa ligzdām un inteliģentu komponentu noteikšanu ir iespējama ātra diagnostika un parametru identificēšana.

Ērta darbība

2.8-inch TFT krāsu ekrāns nodrošina viegli lasāmus datus un grafikus. Lietotāja saskarne atbalsta astoņas valodas, padarot ierīces konfigurēšanu vienkāršu. Vadības panelis ir izstrādāts, lai ātri piekļūtu galvenajām funkcijām, piemēram, automātiskajam režīmam, pauzei un režīma maiņai.

Savienojamība un barošanas avots

Osciloskopam ir USB-C ports uzlādei un datu pārraidei. Spēja eksportēt viļņu formas uz datoru atvieglo turpmāku analīzi un rezultātu arhivēšanu. Iebūvēta 1,500 mAh litija jonu baterija nodrošina ierīces ilgstošu darbību, un automātiskais miega režīms pagarina darbības laiku starp uzlādēm.

Komplektā

• Osciloskops
• P1600 zonde
• Krokodila skava
• 3x testa āķi
• Lietotāja rokasgrāmata
• USB-C uzlādes kabelis
• adapteris

Osciloskops

• Ražotājs: Fnirsi
• Modelis: DSO-TC4
• Displejs: TFT krāsu ekrāns 2.8 collas
• Aizmugures apgaismojums: Regulējams spilgtums
• Barošana: USB Type-C ( 5V/1A )
• Akumulators: Litija jonu 3.7V, 1500mAh
• Valodas: 8 valodas (tostarp ķīniešu, angļu, vācu, portugāļu, japāņu, spāņu, korejiešu, krievu)
• Izmēri: aptuveni. 90×142×27.5mm
• Svars: 186 g
• Reāllaika paraugu ņemšanas ātrums: 48MSa /s
• Analoga joslas platums: 10 MHz
• Ieejas pretestība: 1MΩ
• Savienošanas režīms: AC/DC
• Testa sprieguma diapazons: Zonde 1: 1 - 80Vpp ( ±40V ); Zonde 10: 1 - 800Vpp ( ±400V )
• Vertikālā jutība: 10mV / div-10V /div (X1 diapazons)
• Vertikālais nobīde: Regulējama ar indikāciju
• Laika diapazons: 50ns-20s
• Trigerrežīmi: Auto / Normal / Single
• Sprūda tips: Augoša mala, krītoša mala
• Trigeru līmenis: Regulējama ar indikāciju
• Sasalšanas viļņu forma: Jā (HOLD funkcija)
• Automātiskā mērīšana: Maksimālās, minimālās, vidējās, RMS, Vpp, frekvences, perioda, piepildījuma faktora (darba cikla) vērtības

Tranzistori

• Diode: Darbības rādiuss: sprieguma kritums <5V
• Zenera diode: Darbības rādiuss: 0.01-32V; reversā sabrukuma spriegums (K-A-A testa zona).
• Lauka efekta tranzistori (FET): JFET - vārtu kapacitātes (Cg), Id strāvas pie Vgs un sprieguma krituma pāri aizsargdiodes (Uf) mērīšanai; IGBT - drenāžas strāvas mērīšana pie Vgs, sprieguma krituma pāri aizsargdiodei (Uf); MOSFET - sliekšņa spriegums (Vt), vārtu kapacitāte (Cg), drenāžas-avota pretestība (Rds), sprieguma kritums pāri aizsargdiodei (Uf).
• Tiristori ( SCR ): Vienvirziena – trigersprieguma <5V, vārtu līmenis; Divvirzienu - trigerstrāvas <6mA
• Kondensatori: Diapazons: 25pF-100mF, kapacitātes un zuduma faktora (Vloss) mērījums
• Pretestības: Darbības rādiuss: 0.01Ω -50MΩ
• Induktors: Darbības rādiuss: 10μH-1000μH

Signālu ģenerators

• Izejas viļņu forma: Atbalsta 13 viļņu formu tipus
• Viļņu formas frekvence: 0-50 kHz
• Viļņu formas aizpildījuma faktors: 0-100%
• Viļņu formas amplitūda: 0.1-3.0V
