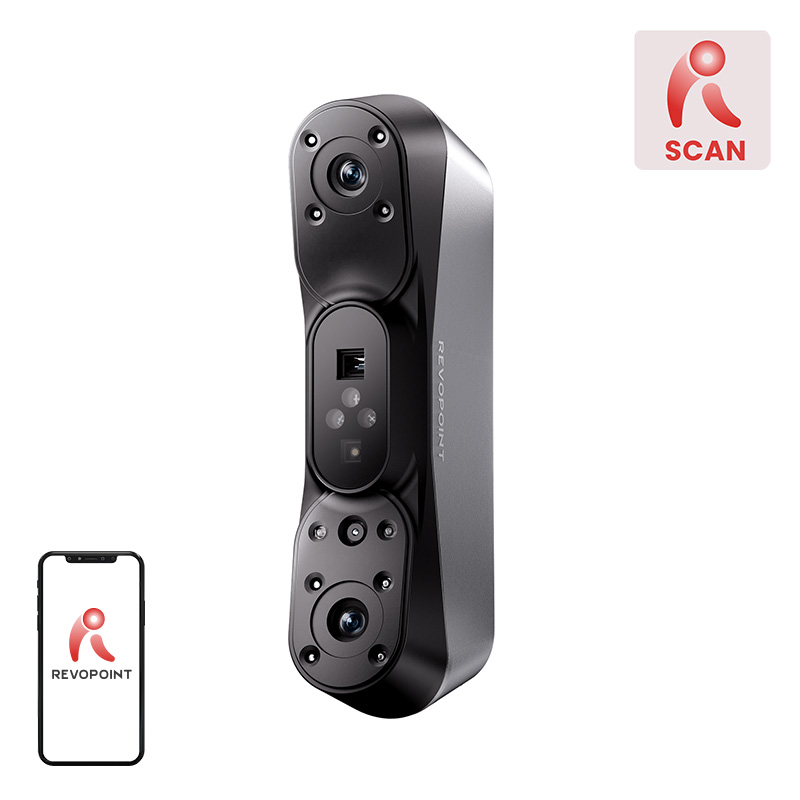

Revopoint POP 4 3D skeneris

Revopoint POP 4 ir moderns 3D skeneris lietošanai gan rokās, gan uz galda. Tas izmanto trīs datu iegūšanas tehnoloģijas: zilo daudzlīniju lāzeru, pilna lauka infrasarkano strukturēto gaismu un VCSEL projekciju. Lāzera režīmā ierīce nodrošina precizitāti līdz 0,03 mm, RGB krāsu skenēšanu, reāllaika MI segmentāciju un Gaussian Splatting modeļu atbalstu. POP 4 spēj skenēt objektus no 10 × 10 × 10 mm līdz 2 × 2 × 2 m, piedāvā Wi‑Fi 6 un USB‑C savienojumu un ir saderīgs ar Windows, macOS, Android un iOS. Tas ir lieliski piemērots produktu projektēšanai, reversajai inženierijai, kvalitātes kontrolei, objektu digitalizācijai un modeļu sagatavošanai 3D drukai.

Augsta precizitāte prasīgām lietojumprogrammām

Šī POP 4 ir paredzēta lietotājiem, kuriem nepieciešama augstas precizitātes ģeometriskā kartēšana. Daudzlīniju lāzera režīmā ierīce sasniedz vienas mērījuma precizitāti līdz 0.03 mm, ļaujot uztvert smalkas detaļas mehāniskajās detaļās, tehniskajos modeļos vai rūpnieciskajās komponentēs. Punktu mākoņa blīvums līdz 0.05 mm ļauj izveidot detalizētus modeļus, kas gatavi turpmākai apstrādei CAD programmatūrā vai 3D drukāšanai. Tilpuma precizitāte 0.03 mm + 0.05 mm × L(m) ir pieejama tikai lāzera režīmos, kas ir vērts apsvērt lietojumos ar visaugstāko dimensiju precizitāti.

Trīs skenēšanas tehnoloģijas, kas pielāgotas dažādiem projektiem

Skeneris izmanto trīs neatkarīgas datu uztveršanas tehnoloģijas, ļaujot izvēlēties atbilstošu režīmu objekta veidam. Daudzlīniju lāzera režīms ar 30 tēmēkli ir paredzēts tehnisko komponentu un virsmu skenēšanai, kurām nepieciešama augsta precizitāte. Full-Field HD, kas izmanto infrasarkano strukturēto gaismu, ļauj ērti skenēt sejas, figūras un objektus bez nepieciešamības pēc marķieriem. VCSEL režīms ir optimizēts lielākiem objektiem un lauka darbam, ļaujot ātri iegūt datus no lielāka attāluma.

Fotoreālistiskie modeļi, pateicoties Gausa sadalīšanas tehnoloģijai

Viena no svarīgākajām POP 4 atšķirīgajām iezīmēm ir atbalsts Gausa plīšanas tehnoloģijai. Atšķirībā no tradicionālajiem modeļiem, kas balstīti tikai uz režģiem, šis risinājums ļauj radīt fotoreālistiskus 3D objektus ar ļoti augstu vizuālo kvalitāti. Tehnoloģija precīzāk atdarina, kā gaisma mijiedarbojas ar materiālu virsmām, nodrošinot labāku atspulgu, caurspīdīguma, matu, audumu un sarežģītu tekstūru attēlojumu. Gatavos modeļus var eksportēt SPLAT formātā un izmantot VR, AR, animācijā, produktu vizualizācijā un digitālo mediju projektos.

Real-Time AI segmentācija

POP 4 ir aprīkots ar Real-Time AI segmentāciju, kas automātiski analizē skenēto ainu darbības laikā. AI algoritmi atpazīst objektu un nekavējoties noņem fonu, darba virsmu un citus nevajadzīgus vides elementus. Sistēma var arī noteikt rokas, kas tur skenēto objektu, un noņemt tās no modeļa bez papildu lietotāja iejaukšanās. Tas rezultējas ievērojami tīrākos modeļos, kas jau atrodas skenēšanas stadijā, samazinot pēcapstrādes laiku.

Ātra skenēšana un gluda objektu izsekošana

Atkarībā no izvēlētā režīma POP 4 var uztvert no 15 līdz pat 105 kadriem sekundē. Lāzera režīms ļauj uztvert līdz 2 miljoniem punktu sekundē, nodrošinot augstu precizitāti un vienmērīgu darbību. Full-Field režīmā iegūto punktu skaits palielinās līdz pat 5 miljoniem punktu sekundē, paātrinot lielāku objektu digitalizāciju. Šie parametri atvieglo gan sīku detaļu, gan sarežģītāku struktūru skenēšanu.

Tumšu un spīdīgu virsmu skenēšana

Modernā lāzera projekcijas sistēma efektīvi uztver daudzas virsmas, kas tradicionāli rada grūtības 3D skenēšanas laikā. POP 4 labi tiek galā ar tumšiem priekšmetiem, mehāniskām detaļām un daudziem spīdīgiem materiāliem bez nepieciešamības pēc matēta aerosola. Caurspīdīgām vai ļoti atstarojošām virsmām ražotājs joprojām iesaka izmantot speciālu skenēšanas aerosolu, lai sasniegtu labākos rezultātus.

Iekštelpu un āra izmantošana

Skeneris ļauj izmantot to ārā ar gaismas intensitāti līdz pat 100,000 lux. VCSEL režīms ir izstrādāts, lai efektīvi samazinātu apkārtējās gaismas ietekmi uz skenēšanas procesu, ļaujot darboties pat spēcīgā saules gaismā. Tomēr, lūdzu, ņemiet vērā, ka norādītā pretestība attiecas uz maksimālo 100,000 lux; tāpēc to nevajadzētu interpretēt kā darbību pilnīgi visos apgaismojuma apstākļos. Turklāt, izmantojot izvēles Outdoor Blue Filter, ir iespējams veikt detalizētas lāzera skenēšanas pat ļoti gaišā vidē.

Elastīgs darba režīms

POP 4 ļauj pielāgot darba attālumu konkrētajam uzdevumam. Daudzlīniju lāzera režīmā skenēšana ir iespējama no attāluma 200–400 mm, kas atvieglo smalku detaļu uztveršanu. Full-Field HD un Hybrid HD režīmi darbojas 250–500 mm diapazonā. Visplašāko diapazonu nodrošina VCSEL tehnoloģija, kas ļauj skenēt no 300–800 mm attāluma, padarot vieglāku lielāku objektu un cilvēku figūru digitalizāciju.

Gatavi drukāšanai modeļi 3D drukāšanai, CAD un reversajai inženierijai

Ierīce ir aprīkota ar Revo Scan 6 programmatūru, kas ļauj uztvert, rediģēt un eksportēt modeļus populāros formātos, ko izmanto profesionālas lietojumprogrammas. Atbalsts STL, OBJ, PLY, FBX, GLTF, 3MF, ASC un SPLAT ļauj viegli integrēt skenētos datus ar CAD programmām, dizaina vidēm un 3D drukas sagatavošanas rīkiem. Pateicoties augstajai precizitātei un daudzpusībai, POP 4 tiek izmantota reversajā inženierijā, produktu dizainā, kvalitātes kontrolē, animācijā, digitālā satura veidošanā un vēsturisko pieminekļu dokumentēšanā.

Komplektā

• Revopoint POP 4 3D skeneris
• Tripod
• 2 m USB Type-C uz Type-C kabeli
• Mini rotējošais galds
• Kalibrācijas plāksne
• Atstarojošie marķieri x 200

• Ražotājs: Revopoint
• Modelis: POP 4
• Skenēšanas tehnoloģijas: Zils daudzlīniju lāzers, Full-Field strukturētā gaisma (infrasarkanais) VCSEL strukturētā gaisma
• Viena lāzera mērījuma precizitāte: līdz 0.03 mm
• Vienas Full-Field mērījuma precizitāte: līdz 0.08 mm
• VCSEL vienas mērījuma precizitāte: līdz 0.10 mm (300–500 mm), līdz 0.20 mm (500–800 mm)
• Tilpuma precizitāte: 0.03 mm + 0.05 mm × L(m)
• Lāzera režīma darba attālums: 200–400 mm
• Darba attālums Full-Field HD / hibrīda HD: 250–500 mm
• Darba attālums VCSEL: 300–800 mm
• Minimālais skenētā objekta izmērs: 10 × 10 × 10 mm
• Maksimālais skenētā objekta izmērs: 2 × 2 × 2 m
• Lāzera skenēšanas ātrums: līdz 105 fps
• Full-Field skenēšanas ātrums: 15–20 fps
• VCSEL skenēšanas ātrums: 20–30 fps
• Maksimālais lāzera punktu skaits: līdz 2 000 000 punktu/s
• Maksimālais Full-Field punktu skaits: līdz 5 000 000 punktu/s
• RGB kamera: 1.3 MP
• Krāsu skenēšana: Jā
• Āra darba apgaismojums – VCSEL: līdz 100,000 lux
• Āra darba gaisma – lāzers: līdz 50,000 lux (līdz 100,000 lux ar āra zilo filtru)
• Savienojamība: Wi-Fi 6, Bluetooth 4.1, USB-C 3.0
• Atbalstītās sistēmas: Windows 10/11, macOS 11 vai jaunākas, Android 9.0 vai jaunākas, iOS 14 vai jaunākas
• Eksporta formāti: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, SPLAT
• Svars: 286 g
• Izmēri: 160 × 30 × 72 mm
• Barošana: DC 5 V / 2 A
