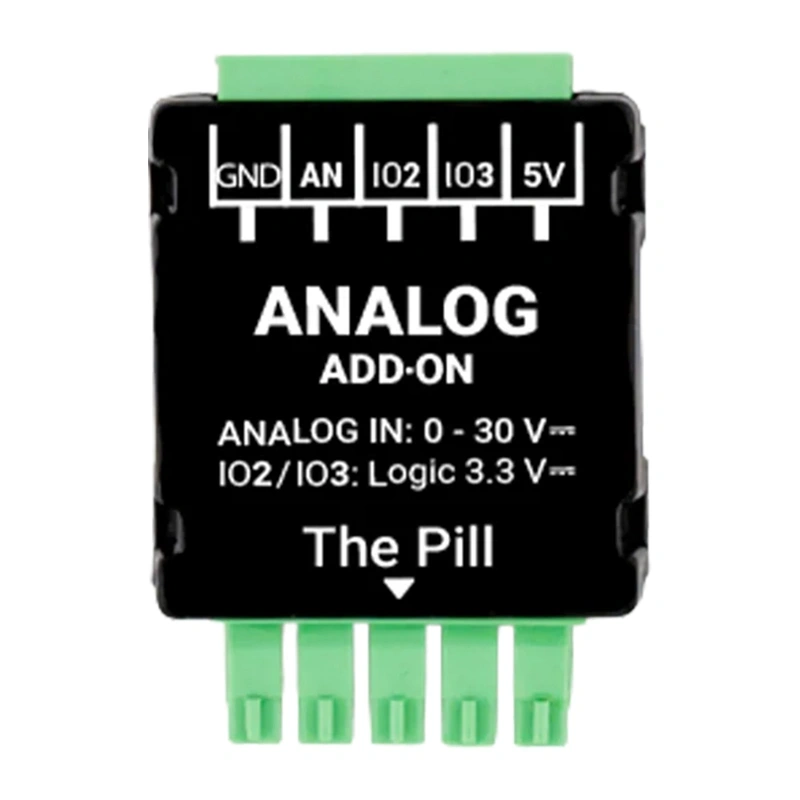

SHELLY 0-30V analogais modulis – Shelly Pill papildinājums

Paplašiniet savas Shelly The Pill iespējas un iegūstiet precīzu sprieguma mērījumu DC līdz 30 V. Modulis ļauj uzraudzīt analogos sensorus un enerģijas avotus, kas darbojas plašākā sprieguma diapazonā nekā The Pill iebūvētais voltmetrs. Tas atbalsta mērījumus no 0–30 V DC, padarot to ideālu 4.2 V, 12 V un 24 V bateriju, barošanas avotu un populāru 0–5 V analogo sensoru uzraudzībai. Tas ir praktisks paplašinājums tiem, kas veido automatizācijas, uzraudzības un mērīšanas sistēmas, balstoties uz Shelly The Pill.

Plašāks mērījumu diapazons jauniem pielietojumiem

Shelly The Pill standarta mērījumu diapazonu var paplašināt, izmantojot šo moduli, atverot durvis saderībai ar daudzām zemsprieguma ierīcēm un sistēmām. Šis aksesuārs ļauj precīzi rādīt spriegumu no baterijām, barošanas avotiem un analogo sensoru signāliem, padarot vieglāku sistēmas statusa uzraudzību un ātrāku reakciju uz parametru izmaiņām.

Ideāli analogajiem sensoriem un bateriju sistēmām

Šis aksesuārs labi darbojas gan vienkāršos DIY projektos, gan prasīgākās tehniskās instalācijās. Tas ļauj pieslēgt populārus 0–5 V analogos sensorus, piemēram, augsnes mitruma sensorus, gaismas sensorus vai citus sensorus, kas ģenerē sprieguma signālu. Tas ir tikpat piemērots bateriju un barošanas sistēmu sprieguma uzraudzībai, kas darbojas 3.7 V, 4.2 V, 12 V vai 24 V, ļaujot reāllaikā uzraudzīt to darbību un ātri reaģēt uz sprieguma kritumiem.

Papildu ievades un izejas lielākai elastībai

Papildus analogajai ieejai modulis ir aprīkots ar divām konfigurējamām tapām, IO2 un IO3, kas darbojas ar 3.3 V loģiku. Tie var darboties kā digitālas ieejas vai izejas, kas paplašina projekta iespējas, ļaujot pievienot papildu vadības elementus vai digitālos signālus. Ir pieejami arī 5 V un GND termināli, kurus var izmantot, lai darbinātu pieslēgtu sensoru vai Shelly The Pill ierīci.

Viegla integrācija ar Shelly The Pill

Modulis tika izstrādāts kā īpašs paplašinājums Shelly The Pill. Tas savienojas ar ierīci caur 5-Terminal Add-on, kas nepieciešams tās uzstādīšanai. Ar šo paplašinājumu The Pill var vākt datus no savienotiem analogajiem sensoriem un sprieguma avotiem, ļaujot tos izmantot automatizācijā, uzraudzībā un savos projektos, kas balstīti uz Shelly platformu.

Kompakts dizains zema sprieguma uzstādījumiem

Tā mazie izmēri (36.5 × 26.5 × 11.5 mm) un svars tikai 8 g padara uzstādīšanu vienkāršu pat tad, ja vieta ir ierobežota. Modulis darbojas temperatūrās no 0°C līdz 40°C ar mitrumu 30–70% RH un to var izmantot līdz pat 2,000 m virs jūras līmeņa, padarot to piemērotu daudzām iekštelpu lietojumprogrammām.

Vispārīga informācija

• Ražotājs: Shelly
• Modelis: Analogā 0 - 30V Add-o
• Saderība: Shelly Tablete

Fiziskās specifikācijas

• Izmēri (H × W × D): 36.5 × 26.5 × 11.5 mm
• Svars: 8 g
• Korpusa krāsa: Melna

Vides apstākļi

• Darba temperatūra: 0–40 °C
• Uzglabāšanas temperatūra: -20°C – 40°C
• Mitrums: 30% to 70% RH
• Maksimālais darba augstums: 2000 m

Sensori un mērījumi

• DC sprieguma mērīšanas diapazons: 0–30 V
• Sprieguma mērīšanas precizitāte: ±( 2% + 5 cipari)

Ievades specifikācijas

• Digitālā ieejas trigera spriegums: Zems ( LOW ): < 0.83 V Augsts ( HIGH ): > 2.48 V
• Maksimālais digitālā ieejas spriegums: 3.3 V

Izvades specifikācijas

• Maksimālais pārslēgšanas spriegums: 3.3 V
• Maksimālā slēdža strāva: 20 mA
