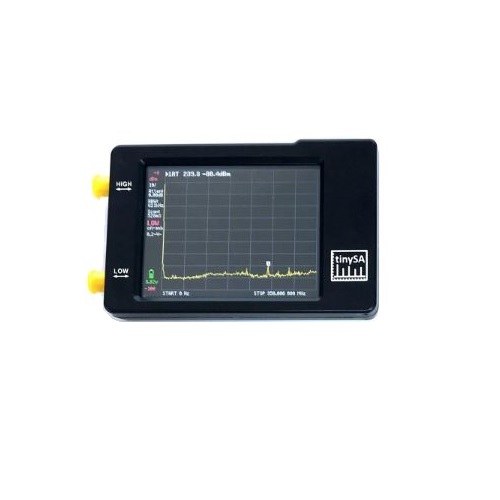

Spektra analizators

Specifikācijas:,, Lietotāja saskarne:, Displeja izšķirtspēja 320 * 240 pikseļi., Ekrāna diagonāle 2.8 "., 16 biti uz RGB pikseļiem., Pretestības pieskāriena vadība., Jog slēdža vadība., USB seriālā porta vadība., Izvēles TTL USART ports (SW vēl nav ieviests) iekšējā PCB., Lineārs barošanas avots, lai izvairītos no pārslēgšanas trokšņa.,, TinySA ievades/izejas specifikācija ir sadalīta pa 4 režīmi,, Zema ieejas režīma specifikācija:, Ieejas frekvenču diapazons no 100kHz līdz 350MHz (ar dažiem ierobežojumiem līdz 10kHz), Ieejas pretestības 50 ohm, kad ieejas slāpēšana ir iestatīta uz 10dB vai vairāk., Izvēles manuāla un automātiska ievades slāpēšana starp 0dB un 31dB 1 dB soļos., Absolūtais maksimālais ieejas līmenis + 10dBm ar 0dB iekšējo slāpēšanu.Absolūtais maksimālais īstermiņa maksimālais ieejas jauda + 20dBm ar 30dB iekšējo slāpēšanu., Ieteicamā maksimālā ieejas jauda + 5dBm ar iekšējo slāpēšanu automātiskajā režīmā., Labākajiem mērījumiem saglabājiet ieejas jaudu zem - 25dBm., Ieejas intercepta punkta trešās kārtas modulācijas reizinājumi ( IIP3 ) + 15dBm ar 0dB iekšējo slāpēšanu., 1dB saspiešanas punkts pie - 1dBm ar 0dB iekšējo slāpēšanu., Jaudas detektora izšķirtspēja 0.5dB un linearitāte attiecībā pret frekvenci +/ -1dB., Absolūtā jaudas līmeņa precizitāte pēc jaudas līmeņa kalibrēšanas +/- 1dB., Zemākais atpazīstamais signāls, izmantojot izšķirtspējas joslas platumu 30kHz - 102dBm., Frekvences precizitāte, kas vienāda ar izvēlēto izšķirtspējas joslas platumu., Fāzes troksnis -90dB /Hz pie 100kHz nobīdes un -115dB /Hz pie 1MHz nobīdes., Impulsu brīvs dinamiskais diapazons, izmantojot 30kHz izšķirtspējas joslas platumu 70dB., Manuāli izvēlami izšķirtspējas filtri 3, 10, 30, 100, 300, 600kHz. Automātiska viena no 57 izšķirtspējas filtru izvēle. Ekrāna izšķirtspēja 51, 101, 145 vai 290 mērījumu punktiem. Skenēšanas ātrums virs 1000 punktiem/sekundē, izmantojot lielākās izšķirtspējas filtrus. Automātiska faktisko skenēšanas punktu optimizācija, lai nodrošinātu visa skenēšanas diapazona pārklājumu neatkarīgi no izvēlētās izšķirtspējas joslas platuma. Atzara slāpēšanas opcija, lai novērtētu, vai noteikti signāli tiek ģenerēti iekšēji vai faktiski Ieejas signālā. Pēc nelielas HW modifikācijas ir iespējams klausīties demodulēto audio,, Augsts ieejas režīma specifikācija, Ieejas frekvenču diapazons no 240MHz līdz 960MHz., Ieejas pretestība ir atkarīga no frekvences un novirzās no 50 ohm. Tā kā nav ieejas joslas filtra, spēcīgi ieejas signāli ārpus 240MHz līdz 960MHz diapazonam var izraisīt iekšējās joslas signālu kropļojumus. Absolūtais maksimālais ieejas līmenis bez vājināšanās + 10dBm., Ieejas intercepta punkta trešās kārtas modulācijas produkti ( IIP3 ) - 5dBm bez iekšējas slāpēšanas, 1dB saspiešanas punkts pie - 6dBm bez iekšējās slāpēšanas, jaudas detektora izšķirtspēja 0.5dB un linearitāte pret frekvenci +/ -1dB., Absolūtā jaudas līmeņa precizitāte pēc jaudas līmeņa kalibrācijas +/- 1dB., Zemākais atpazīstamais signāls, izmantojot izšķirtspējas joslas platums 30kHz - 115dBm., frekvences precizitāte, kas vienāda ar izvēlēto izšķirtspējas joslas platumu., spuru brīvs dinamiskais diapazons, izmantojot 30kHz izšķirtspējas joslas platumu 50dB., Manuāli izvēlami 3, 10, 30, 100, 300, 600kHz izšķirtspējas filtri.

Automātiska viena no 57 izšķirtspējas filtru izvēle. Pēc izvēles 25dB 40dB frekvencei atkarīgam ieejas slāpētājam. Jaudas līmeņa kļūda, ja šis slāpētājs ir aktivizēts, palielinās līdz +/- 10dB. Ekrāna izšķirtspēja 51, 101, 145 vai 290 mērījumu punktiem, skenēšanas ātrums pārsniedz 1000 punktus/sekundē, izmantojot lielākās izšķirtspējas filtrus. Automātiska faktisko skenēšanas punktu optimizācija, lai nodrošinātu visa skenēšanas diapazona pārklājumu neatkarīgi no izvēlētās izšķirtspējas joslas platuma. Pēc nelielas HW modifikācijas ir iespējams klausīties Demodulēts audio.,, Zema izejas režīma specifikācija:, Sinusa izeja ar harmonikām zem -40dB pamatvērtības., Izejas frekvences diapazons no 100kHz līdz 350MHz., Līmeņa precizitāte +/- 2dB visā izejas frekvenču diapazonā., Izejas frekvences izšķirtspēja 156Hz zem 47MHz izejas vai 312Hz virs 47MHz izejas., Izejas līmenis izvēlams 1dB soļos starp - 76dBm un - 6dBm., Izvēles AM, šaurs FM un plaša FM modulācija ar frekvencēm starp 50Hz un 6kHz vai lēna slaucīšana izvēles frekvenču diapazonā. Izvēles izejas līmeņa skenēšana maksimāli visā izejas līmeņu diapazonā,, Augsta izejas režīma specifikācija, kvadrātviļņa izeja, Izejas frekvences diapazons no 240MHz līdz 960MHz., Izejas frekvences izšķirtspēja 156Hz zem 480MHz izejas vai 312Hz virs 480MHz izejas. Izejas līmenis var izvēlēties mainīgos soļos starp - 38dBm un + 9dBm., izvēles šaura FM un plaša FM modulācija ar frekvencēm starp 50Hz un 6kHz vai lēna skenēšana pāri izvēles frekvenču diapazonam.,, Atsauces ģeneratora specifikācija:, Izvēles kvadrātviļņu izeja ar pamatfrekvenci pie - 25dBm savienota ar augstu ieeju/izeju., frekvence var tikt iestatīta uz 1MHz, 2MHz, 4MHz, 10MHz, 15MHz vai 30MHz.,, Akumulatora specifikācija:, Uzlādes laiks maksimāli 1 stundas 500mA vismaz USB savienotāja portam vai USB lādētājam., Pilnībā uzlādētas baterijas darbība vismaz 2 stundas.,, Garantija: 24 mēneši.,
