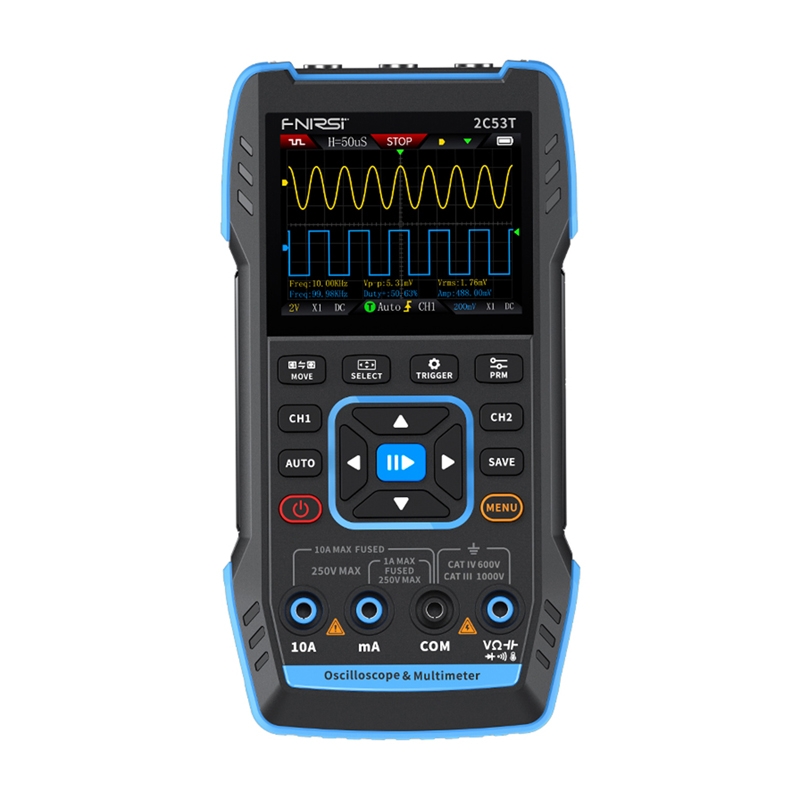

FNIRSI 2C53T 3-in-1 portatīvs osciloskops multimetrs signālu ģenerators

FNIRSI 2C53T apvieno 2×50 MHz / 250 MSa/s osciloskopa funkcijas ar 8-bit ADC un 16 kpunktu atmiņas buferi katram kanālam (pirms/pēc-triger), multimetru līdz 19999 un 50 kHz signāla ģeneratoru. Ieejas pretestība ir 1 MΩ ∥ 15 pF ar AC/DC/GND pārslēgšanu. Izturīgs ABS korpuss ar silikona pārklājumiem, 2.8-inch 320×240 px ekrāns un 3000 mAh akumulators (līdz 4 stundām darbošanās) garantē mobilitāti un nepārtrauktus mērījumus pat sarežģītos apstākļos. Ierīce ir CAT II 300 V sertificēta, ar diviem keramikas drošinātājiem un pārsprieguma aizsardzības ķēdi. Ar viļņu formu ierakstīšanu un programmaparatūras atjauninājumiem jums vienmēr ir kontrole pār rezultātiem un piekļuve jaunākajām funkcijām.

Krāsu ekrāns un multimetrs

2.8 " displejs ar izšķirtspēju 320×240 px attēlo viļņu formas pilnkrāsā ar "bezgalīgas pēcspīduma" funkciju (saglabājot signāla pēdas uz ekrāna pat pēc tās izzušanas), saglabājot viļņu pēdu uz ekrāna. Y–T, Rolling un X–Y režīmi (tā sauktie Lissajous attēli fāžu atšķirību analīzei starp signāliem) atvieglo fāžu attiecību novērošanu, un augsts spilgtums nodrošina lasāmību visos apstākļos. Iebūvētais multimetrs ar izšķirtspēju līdz 19999 ļauj mērīt DC/AC, zemas un augstas strāvas, pretestību, kapacitāti, diodes, temperatūru un nepārtrauktību (zvana signāls). Inteliģentas aizsardzības aizsargā lietotāju un aprīkojumu no pārslodzes.

Uzlabota aparatūras arhitektūra

Profesionālā ARM + FPGA + augstas veiktspējas ADC kombinācija, ko izmanto galddatoru osciloskopos, nodrošina ātru aktivizēšanu un precīzu signāla atveidi. Trigeru sistēma piedāvā Edge (augšup/krītošo), Pulse Width, Video un Slope režīmus ar līdz 50% pirms trigerēšanas un 50% pēc trigger, tāpēc pat īsākās anomālijas tiek fiksētas, nezaudējot detaļas.

Signālu ģenerators

Iebūvētais funkciju ģenerators piedāvā spriegumu līdz ±400 V un frekvenci līdz 50 kHz, kā arī 13 viļņu formas (sinuss, kvadrāts, trijstūris, zāģis, rampa, impulss, troksnis utt.) ar regulējamu nobīdi (signāla nobīdi attiecībā pret nulli) un amplitūdu 10 mV/div soļos, ļaujot testēt filtrus, pastiprinātājus un analogās shēmas bez papildu aprīkojuma.

Automātiskā mērīšanas iestatīšana

AUTO funkcija regulē darbības attālumu un aktivizēšanu ar vienu pogu, ļaujot uzreiz redzēt viļņu formu bez laikietilpīgas konfigurācijas. Atbalsts papildu Single un Normal režīma optimizācijām darbojas ar ātriem lauka mērījumiem. Viens klikšķis ir viss, kas nepieciešams, lai saglabātu viļņu formas ekrānuzņēmumu osciloskopa atmiņā vai tieši datorā, izmantojot USB. Tas atvieglo rezultātu arhivēšanu un turpmāku analīzi jebkurā vidē.

Izolēti mērījumu kanāli

Divas pilnīgi neatkarīgas ieejas, CH1 un CH2, ar joslas platumu 50 MHz novērš savstarpējos traucējumus, palielinot mērījumu precizitāti. Paraugu ņemšana 250 MSa/s atveido PWM impulsus un barošanas bloka viļņus ar maksimālu precizitāti.

Robusts dizains

Silikona pārklātais ABS (akrilnitrila butadiēna stirēns – augstas stiprības plastmasa) korpuss nodrošina izturību pret kritieniem un triecieniem, bet zeltītie PCB (drukātās shēmas plates) sliedes ir izturīgas pret koroziju. 3000 mAh akumulators garantē līdz pat 3 stundām darbošanās. Izvelkamais statīvs ļauj novietot ierīci jebkurā leņķī, savukārt ergonomiskās pogas un USB-C ports nodrošina ērtu lietošanu un uzlādi.

Komplektā:

• FNIRSI 2C53T 3-in-1 pārnēsājamais osciloskops
• 10 × zondes mērīšana (1 pc.)
• Zonde ar aligatora klipšiem
• Multimetra vadi
• Uzlādes kabelis
• Pārnēsājamā soma
• Lietotāja rokasgrāmata

Produkta parametri

• Ekrāns: 2.8-inch HD krāsu displejs
• Izšķirtspēja: 320 × 240
• Uzlādes specifikācijas: USB-C ( 5 V / 1 A )
• Akumulators: 3000 mAh litija jonu
• Atbalstītās funkcijas: Osciloskops, signāla ģenerators, multimetrs (detaļas funkciju parametros)
• Gaidstāves laiks: 6 stundas (laboratorijas maksimums)
• Valoda: Ķīniešu un angļu valoda
• Izmēri: 167 × 89 × 35 mm
• Svars: 300 g

Osciloskopa parametri

• Kanāli: Divkanālu
• Izlase: 250 MSa/s
• Analoga joslas platums: 50 MHz (katrs kanāls neatkarīgi 50 MHz )
• Atmiņas dziļums: 1 kpoint
• Impedance: 1 MΩ
• Laika diapazons: 10 ns – 20 s
• Vertikālā jutība: 10 mV/divīzija – 10 V /divīzija (× 1)
• Maksimālais mērīšanas spriegums: ±400 V
• Trigerrežīms: AUTO /Normāls/Vientuļš
• Displeja režīms: Y-T/Rolling/X-Y
• Savienošana: AC/DC
• Pēdu noturība: OFF, 500 ms, 1 s, ∞
• Matemātiskās funkcijas: 8 pamata operācijas + FFT
• Viļņu formas uztveršana: Jā
• Viļņu formas eksports: Jā
• Kursora mērījums: Jā

Signāla ģeneratora parametri

• Kanāls: Viens kanāls
• Biežums: 1 Hz – 50 kHz
• Amplitūda: 0.1 – 3.0 V

Multimetra parametri

• DC spriegums: 1.9999 V / 19.999 V / 199.99 V / 1000 V ±( 0.5% +3 )
• AC spriegums: 1.9999 V / 19.999 V / 199.99 V / 750.0 V ±( 1% +3 )
• DC pašreizējiem: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.2% +3 )
• AC pašreizējiem: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.5% +3 )
• Pretestība
• 9.999 MΩ / 1.9999 MΩ / 199.99 kΩ / 19.999 kΩ ±( 0.5% +3 ); 1.9999 kΩ / 199.99 Ω ±( 2.0% +3 )
• Kapacitāte: 9.999 mF / 99.99 mF ±( 5.0% +20 )
• Temperatūra: – 55 °C – 1300 °C (– 67 °F – 2372 °F) ±( 2.5% +5 )
• Diodes mērījums: Jā
• Nepārtrauktības tests: Jā
