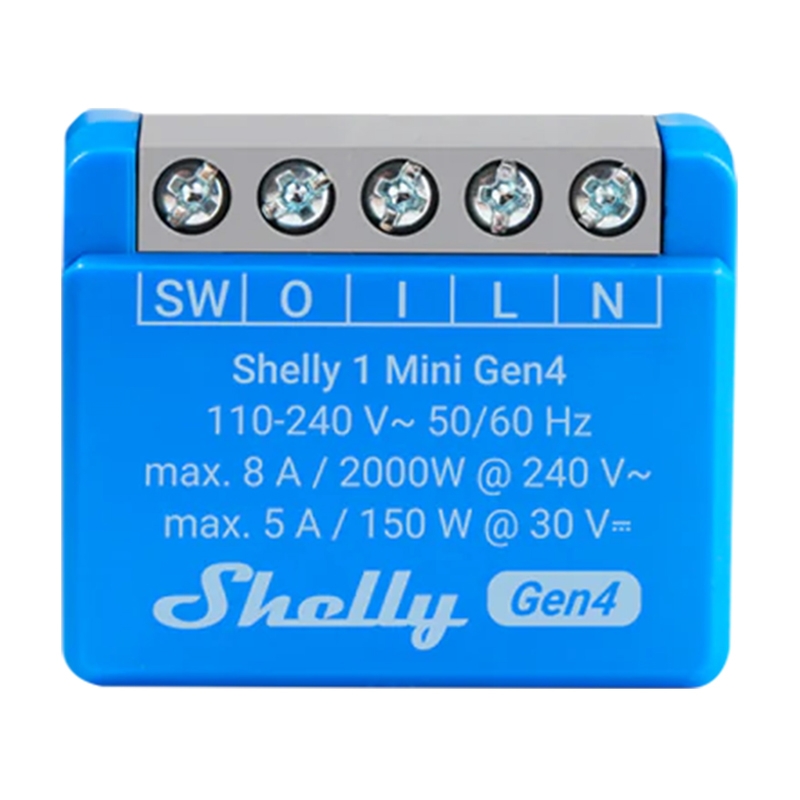

Shelly 1 Mini Gen4 kontrolieris Zigbee/Matter

Shelly 1 Mini Gen4 ir jaudīgs releju kontrolieris, kas, neskatoties uz savu nelielo izmēru (29 x 34 x 16 mm), atbalsta vairākus komunikācijas standartus, tostarp Wi-Fi, Zigbee, Bluetooth un Matter. To var uzstādīt sadales kārbās, aiz rozetēm un vietās, kur montāžas vieta ir ierobežota. Pateicoties potenciāla brīvajiem kontaktiem, ierīci var izmantot lietojumos, kuros nepieciešama galvaniskā ķēžu atdalīšana, piemēram, vārtu, releju, zvana vai automatizācijas sistēmas vadībai neatkarīgi no to darbības sprieguma. Tas atbalsta arī grafikus, ainas, skriptus un integrējas ar mājas automatizācijas sistēmām, piemēram, Google Home, Alexa un Samsung SmartThings.

Plaša savienojamība un Matter protokolu savietojamība

Shelly 1 Mini Gen4 kontrolieris nodrošina komunikāciju caur Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) un Bluetooth 5.0. Ierīce darbojas arī kā BLE vārteja un Wi-Fi un Zigbee signāla pastiprinātājs citām IoT ierīcēm. Pateicoties saderībai ar Matter protokolu, to var integrēt jebkurā ekosistēmā, kas atbalsta šo standartu, kas palielina tā daudzpusību un vienkāršo konfigurāciju dažādās mājas vidēs.

Potenciāla brīvie kontakti un darbība ar dažādiem spriegumiem

Shelly 1 Mini Gen4 priekšrocība ir spēja vadīt gan zemsprieguma (30 VDC), gan tīkla (līdz 240 V AC) ierīces. Pateicoties potenciāla brīva kontakta (sausā kontakta) esamībai, to var izmantot arī situācijās, kur nepieciešams izolēts relejs, piemēram, vārtiem, zvaniem vai apgaismojumam.

Uzlabotas plānošanas un ainu funkcijas

Shelly 1 Mini Gen modelis ļauj iestatīt līdz pat 20 grafikiem, tāpēc varat ieplānot, lai iekārtas automātiski ieslēgtos vai izslēgtos noteiktos laikos noteiktās nedēļas dienās. Turklāt tas atbalsta ainu radīšanu, t.i., darbību kopas, kas tiek aktivizētas vienlaicīgi vai secīgi kā atbilde uz notikumu, piemēram, ieslēdzot vairākas ierīces, kad tiek konstatēta kustība. Grafiki un ainas tiek konfigurētas, izmantojot Shelly Smart Control lietotni, kas pieejama bez maksas mobilajām ierīcēm un datoriem.

Integrācijas un pilnīga lokālā vai attālinātā vadība

Ierīci var integrēt ne tikai ar lielāko balss asistentu ražotāju sistēmām, bet arī ar vietējām sistēmām, izmantojot HTTP/HTTPS, MQTT, WebHooks vai KNX net/IP API. Shelly 1 Mini Gen4 darbojas gan lokāli (bez piekļuves mākonim), gan internetā, ļaujot pilnīgu kontroli neatkarīgi no lietotāja atrašanās vietas. Iebūvēta tīmekļa saskarne ļauj tieši konfigurēt no pārlūkprogrammas.

Augsta uzstādīšanas elastība

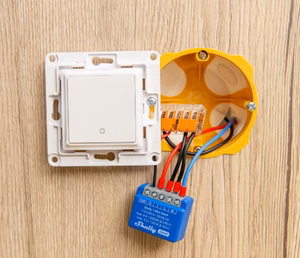

Kontroliera korpuss ir izgatavots no plastmasas un ļauj to uzstādīt uzstādīšanas kastēs. Neskatoties uz kompakto izmēru, ierīcē ir moderns ESP-Shelly-C68F mikrokontrolieris ar 8 MB zibatmiņas, kas ļauj apstrādāt skriptus un reāllaika funkcijas.

Vispārīga informācija

• Ražotājs: Shelly
• Modelis: 1MiniGen4

Fiziskie parametri

• Izmēri: 29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 collas
• Svars: 19 ±1 g / 0.65 ±0.04 oz
• Maksimālais skrūvju spaiļu pievilkšanas moments: 0.4 Nm / 3.5 lbin
• Kabeļa šķērsgriezums: 0.2–2.5 mm² / 24–14 AWG (ciets vads, daudzpavedienu vads, bukses)
• Vadu atdalīšanas garums: 6–7 mm / 0.24–0.28 iekšā.
• Stiprinājums: Sienas kaste
• Korpusa materiāls: Plastmasa
• Korpusa krāsa: Zils
• Savienotāja krāsa: Pelēks

Vides apstākļi

• Darba temperatūra: -20°C – 40°C / -5°F – 105°F
• Darba mitrums: 30% to 70% RH
• Maksimālais augstums.: 2000 m / 6562 ft

Elektriskie parametri

• Barošana: 110 - 240 V AC
• Stafete: Bez potenciāla, NO kontakts, 1-pole, μ kontakts
• Enerģijas patēriņš: < 1.2 W
• Ārējā aizsardzība: Izslēgšanās raksturlielums B vai C, nominālā strāva maksimāla. 10 A, pārtraucot kapacitāti min. 6 kA, enerģijas ierobežojumu klase 3

Izejas shēmas parametri

• Maksimālais pārslēgšanas spriegums: 240 V AC / 30 VDC
• Maksimālā slēdža strāva: 8 A / 240 V AC, 5 A / 30 VDC
• Maksimālā izejas jauda: 2000 W / 240 V AC, 150 W / 30 VDC
• Pārsprieguma aizsardzība: Nav
• Pašreizējā aizsardzība: Nav
• Aizsardzība pret pārspēku: Nav

Sensori un mērījumi

• Iekšējais temperatūras sensors: Jā

Wi-Fi

• Protokols: 802.11 b/g/n/ax
• RF grupa: 2412 - 2472 MHz
• RF spēks: < 20 dBm
• Darbības diapazons: Līdz 30 m iekštelpās / 50 m ārā (atkarībā no vietējiem apstākļiem)

Bluetooth

• Protokols: 5.0
• RF grupa: 2402 - 2480 MHz
• RF spēks: < 4 dBm
• Darbības diapazons: Līdz 10 m iekštelpās / 30 m ārā (atkarībā no vietējiem apstākļiem)

Zigbee

• Protokols: 802.15.4
• RF joslas platums: 2400–2483.5 MHz
• RF spēks: < 20 dBm
• Darbības diapazons: Līdz 100 m iekštelpās / 300 m ārā (atkarībā no vietējiem apstākļiem)

Mikroprocesora vienība

• CPU: ESP-Shelly-C68F
• Zibatmiņa: 8 MB

Programmaparatūras funkcijas

• Grafiki: 20
• WebhookS (URL dalīšanās): 20 ar 5 URL katram webhook
• Skripti: Jā
• MQTT: Jā
