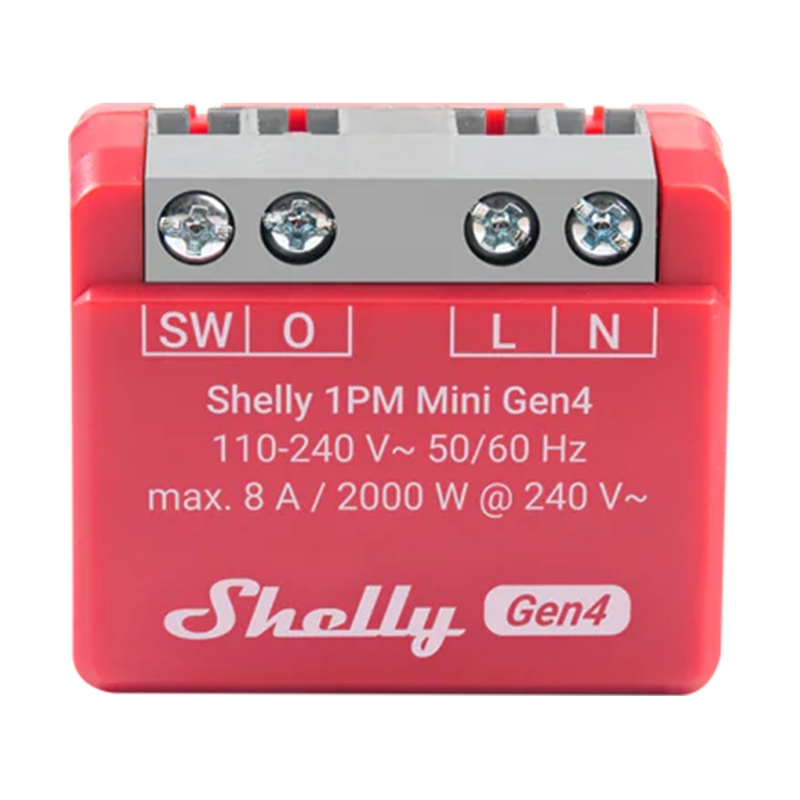

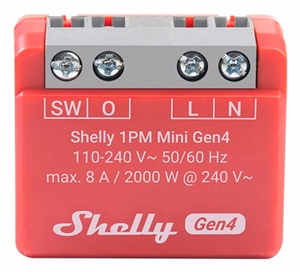

Shelly 1PM Mini Gen4 kontrolieris Zigbee/Matter

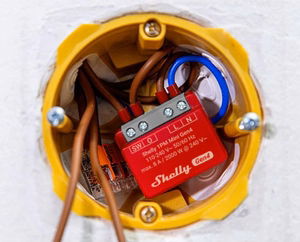

Shelly 1PM Mini Gen4 kontrolieris ļauj attālināti vadīt elektriskās ierīces un precīzi izmērīt to enerģijas patēriņu. Tas atbalsta Wi-Fi, Zigbee, Bluetooth un Matter, tāpēc to var viegli integrēt dažādās mājas automatizācijas sistēmās. Tas darbojas gan lokālajā tīklā, gan caur mākoni. Iebūvētā tīmekļa saskarne ļauj konfigurēt un uzraudzīt darbību bez papildu programmatūras. Pateicoties mazajam izmēram, tas ietilpst tipiskās uzstādīšanas kastēs un to var uzstādīt aiz kontaktligzdām vai slēdžiem vietās ar ierobežotu vietu.

Kontrole un uzraudzība vienā

Shelly 1PM Mini Gen4 darbojas gan kā relejs, gan kā enerģijas patēriņa mērītājs. Tas dod ne tikai iespēju attālināti ieslēgt un izslēgt ierīces, bet arī ieskatu reālajā enerģijas patēriņā. Jaudas mērīšanas funkcija ļauj precīzi analizēt savienoto iekārtu darbību un palīdz optimizēt enerģijas izmaksas. Ierīce sūta datus uz mākoni vai glabā tos lokāli atkarībā no lietotāja vēlmēm.

Savietojamība un ekosistēmu integrācijas

Ierīce atbalsta Zigbee, Wi-Fi, Bluetooth un Matter protokolus. To var integrēt tādās sistēmās kā Google Home, Amazon Alexa, SmartThings un KNX. Kontrolieris atbalsta arī MQTT, HTTPS, Web Hooks, UDP un lokālos API, ļaujot izstrādāt uzlabotus scenārijus un sadarboties ar citiem viedās mājas komponentiem.

Programmas, grafiki un atbildes

Produkts ļauj izveidot sarežģītus grafikus un scenārijus ar iespēju iestatīt 20 grafikus un tīmekļa savienojumus – katram ar līdz 5 URL. Tas atbalsta arī skriptus, kas rakstīti Shelly Script valodā, kas ļauj automatizēt darbības atkarībā no laika apstākļiem, ierīces statusa vai ievaddatiem. Var izmantot arī tā sauktās virtuālās komponentes, kas palielina sistēmas konfigurācijas elastību.

Stabilitāte un operacionālā drošība

Shelly 1PM Mini Gen4 ir aprīkots ar vairākām aizsardzības sistēmām, tostarp pārkaršanu, pārspriegumu, pārslodzi un jaudas pārslodzi. Pateicoties ESP-Shelly-C68F mikroprocesoram un izmantotajai zibatmiņas 8 MB, ierīce nodrošina ātru datu apstrādi un stabilu darbību. Turklāt tas var darboties kā atkārtotājs, pastiprinot Zigbee vai Wi-Fi signālus grūti sasniedzamās vietās.

Vispārīga informācija

• Ražotājs: Shelly
• Modelis: 1PMMiniGen4

Fiziskie parametri

• Izmēri: 29 x 34 x 16 ± 0.5 mm / 1.34 × 1.11 × 0.63 ±0.02 collas
• Svars: 18 ±1 g / 0.63 ±0.04 unces
• Maksimālais skrūvju spaiļu pievilkšanas moments: 0.4 Nm / 3.5 lbf.in
• Stieples šķērsgriezums: 0.2–2.5 mm² / 24–14 AWG (stieple, stieple un krimpēšanas piedurknes)
• Vadu atdalīšanas garums: 6–7 mm / 0.24–0.28 iekšā.
• Stiprinājums: Sienas kaste
• Korpusa materiāls: Plastmasa
• Korpusa krāsa: Sarkans
• Savienotāja krāsa: Pelēks

Vides apstākļi

• Darba temperatūra: -20°C – 40°C / -5°F – 105°F
• Darba mitrums: 30% to 70% RH
• Maksimālais augstums.: 2000 m / 6562 ft

Elektriskie parametri

• Barošana: 110-240 V AC
• Stafete: NO kontakts, 1 stabs, μ kontakts
• Ārējā aizsardzība: Izslēgšanās raksturlielums B vai C, maksimālā nominālā strāva 10 A, minimālā pārtraukšanas jauda 6 kA, enerģijas ierobežojošā klase 3

Izejas shēmas parametri

• Maksimālais pārslēgšanas spriegums: 240 V AC
• Maksimālā slēdža strāva: 8 A / 240 V AC
• Jaudas mērījums: Jā
• Pārsprieguma / pārtraukšanas aizsardzība: Jā
• Pārslodzes / izgriezumu aizsardzība: Jā
• Aizsardzība pret pārmērīgu jaudu / atslēgšana: Jā

Sensori, mērītāji

• Iebūvēts iekšējais temperatūras sensors: Jā

Wi-Fi

• Protokols: 802.11 b/g/n
• RF joslas platums: 2412 - 2472 MHz
• Maksimālā RF jauda: < 20 dBm
• Darbības diapazons: Līdz 30 m / 100 pēdām iekštelpās un 50 m / 160 pēdām ārā (atkarībā no vietējiem apstākļiem)

Bluetooth

• Protokols: 5.0
• RF grupa: 2402 - 2480 MHz
• Maksimālā RF jauda: < 4 dBm
• Darbības diapazons: Līdz 10 m / 33 pēdām iekštelpās un 30 m / 100 pēdām ārā (atkarībā no vietējiem apstākļiem)

Zigbee

• Protokols: 802.15.4
• RF grupas: 2400 - 2483.5 MHz
• Maksimālā RF jauda: < 20 dBm
• Darbības diapazons: Līdz 100 m / 328 pēdām iekštelpās un 300 m / 984 pēdām ārā (atkarībā no vietējiem apstākļiem)

Mikroprocesora vienība

• CPU: ESP-Shelly-C68F
• Zibatmiņa: 8 MB

Programmaparatūras iespējas

• Grafiki: 20
• Webhooks (URL daļas): 20, katram ar līdz 5 URL
• Skripti: Jā
• MQTT: Jā
