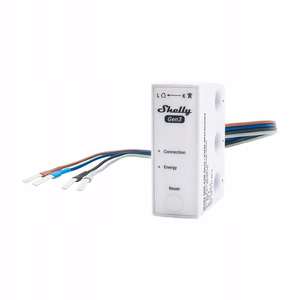

Shelly 3EM-63W Gen3 1/3 kanāla WiFi enerģijas skaitītājs (vadu modelis)

Shelly 3EM-63W Gen3 ir kompakts 1/3-channel enerģijas mērītājs, kas paredzēts trīsfāžu instalāciju vai trīs neatkarīgu vienfāzes ķēžu uzraudzībai. Tas ir aprīkots ar izturīgiem kabeļiem un ir ļoti viegli uzstādāms. Šī mazā ierīce ir ideāli piemērota mājām, dzīvokļiem, uzņēmumiem un fotovoltu instalācijām – tur, kur svarīga ir precīza enerģijas patēriņa kontrole.

Pielietojumu daudzpusība – viens modulis, daudz iespēju

Shelly 3EM-63W Gen3 ir risinājums ikvienam – neatkarīgi no tā, vai vēlaties uzraudzīt enerģijas patēriņu mājsaimniecībā, piešķirt patēriņu konkrētām uzņēmuma nodaļām vai uzraudzīt elektroenerģijas ražošanu no PV paneļiem. Ierīce atbalsta gan trīsfāžu instalācijas, gan trīs neatkarīgas vienfāzes līnijas, ļaujot tai iederēties gandrīz jebkurā konfigurācijā. Turklāt, pateicoties 4-quadrant mērīšanai, skaitītājs reģistrē gan patērēto, gan izdalīto enerģiju, kas ir noderīgi, piemēram, fotovoltaiskajās un hibrīdsistēmās.

Intuitīva darbība, plaša integrācija

Modulis savienojas ar tīklu, izmantojot Wi-Fi un Bluetooth – bez nepieciešamības pēc ārējas vārtejas. To var pārvaldīt no Shelly Smart Control lietotnes, tīmekļa saskarnes vai izmantojot MQTT, HTTP un WebSocket protokolus. Visi ienākošie savienojumi ir aizsargāti ar TLS šifrēšanu. Savukārt datus var eksportēt CSV vai JSON formātā.

Nepārtraukta uzraudzība un analīze

Shelly 3EM-63W Gen3 piedāvā sprieguma, strāvas, aktīvās un šķietamās jaudas, jaudas koeficienta un enerģijas mērījumus – ar precizitāti, kas atbilst B klasei (IEC 62053-21). Iebūvēts pulkstenis saglabā pareizos laika zīmogus pat tad, ja interneta pieslēgums tiek zaudēts. Mērīšanas dati tiek reģistrēti lokāli 1-minute intervālos un glabāti vismaz 7 dienas, nodrošinot piekļuvi patēriņa vēsturei pat tad, ja uz laiku neesat pieslēgts mākonim.

Automatizācija un drošība

Shelly 3EM-63W Gen3 ļauj izveidot grafikus (līdz 20) un konfigurēt tīmekļa savienojumus (līdz 20, katram līdz 5 URL). Turklāt lokālā automatizācija ļauj, piemēram, reaģēt uz tūlītēju enerģijas patēriņu un izraisīt konkrētas darbības, un iebūvētais "bez slodzes slieksnis" novērš enerģijas skaitīšanu pie ļoti zema patēriņa (mazāk nekā 30 VA uz kanālu).

Gatavi enerģijai no saules

Šī Shelly 3EM-63W Gen3 ir arī ideāla fotovoltaisko sistēmu uzraudzībai. Tā ļauj vienlaicīgi izsekot enerģijas ražošanu un patēriņu, ļaujot precīzi pielāgot iekārtu darbību pagaidu pieejamībai no paneļiem. Tas atvieglo enerģijas patēriņa samazināšanu no tīkla un pašpatēriņa optimizēšanu – piemēram, darbināt energoietilpīgas ierīces saules pilnajā laikā.

Skaidra informācija un pilnīga kontrole

Ierīcei ir LED diodes, kas norāda tās pašreizējo statusu (ieskaitot Wi-Fi savienojamību un OTA atjauninājumus), kā arī vienu pogu, lai ātri ieietu konfigurācijas režīmā vai atiestatītu rūpnīcas iestatījumus. Tam ir arī iebūvēts temperatūras sensors. Turklāt to ir ļoti viegli uzstādīt.

Shelly Smart Control lietotne

Skaitītājs darbojas ar Shelly Smart Control lietotni, kas ļauj attālināti pārvaldīt ierīci, skatīt enerģijas patēriņu un veidot grafikus un automatizācijas. Ar tā palīdzību jūs varat arī uzraudzīt datus, skatīt mērījumu vēsturi un sekot līdzi enerģijas izmaksām.

• Ražotājs: Shelly
• Modelis: 3EM-63W Gen3
• Izmēri: 21 × 54 × 42 mm (bez kabeļiem)
• Kabeļa garums: 260 mm
• Svars: 58 g (ar vadiem)
• Vadītspējas cauruma diametrs: 8 mm
• Stiprinājums: Virs vai zem pārsprieguma slēdžiem uz DIN sliedes
• Korpusa materiāls: Plastmasa
• Korpusa krāsa: Baltais
• Darba temperatūra: No -20°C – 40°C
• Mitrums: 30% - 70% RH
• Maksimālais uzstādīšanas augstums: 2000 m
• Barošana: 220-240 V ~ 50/60 Hz (starp LA un N)
• Enerģijas patēriņš: < 2 W
• Ārējā aizsardzība: 63 A, raksturlielumi B vai C, īssavienojuma strāva 6 kA, enerģijas ierobežojuma klase 3
• Iekšējais temperatūras sensors: Jā
• Voltmetri (RMS katrai fāzei): 220-240 V ~ 50/60 Hz
• Voltmetru precizitāte: Labāk nekā ±1%
• Ampermetri (RMS ar integrētu strāvas transformatoru katrai fāzei): 0-63 A (piesātinājuma 130 A)
• Ampermetru precizitāte: ±1% ( 2-63 A ), ±2% ( 1-2 A ), ±5% ( 0-1 A )
• Jaudas un enerģijas mērītāji: Aktīvā un šķietamā vara, aktīvā un šķietamā enerģija, jaudas faktors, pamata aktīvā un reaktīvā enerģija
• Minimālais slodzes slieksnis: 30 VA
• Mērījumu datu glabāšana: Vismaz 7 dienas ar datu izšķirtspēju 1 min
• Datu eksports: CSV reģistrētajām PQ vērtībām, JSON caur RPC
• Wi-Fi protokols: 802.11 b/g/n
• Wi-Fi RF joslas platums: 2401-2483 MHz
• Maksimālais Wi-Fi RF signāla stiprums: < 20 dBm
• Wi-Fi savienojuma diapazons: Līdz 30 m iekštelpās / līdz 50 m ārā (atkarībā no vietējiem apstākļiem)
• Bluetooth protokols: 4.2
• Bluetooth RF grupa: 2400-2483.5 MHz
• Maks. Bluetooth RF signāla stiprums: < 4 dBm
• Bluetooth savienojuma diapazons: Līdz 10 m iekštelpās / 30 m ārā (atkarībā no vietējiem apstākļiem)
• Procesors ( CPU ): ESP-Shelly-C38F
• Zibatmiņa: 8 MB
• Grafiki: Līdz 20
• Webhooks (URL dalīšanās): Līdz 20, līdz 5 URL katram webhook
• Skripti: Jā
• MQTT: Jā
