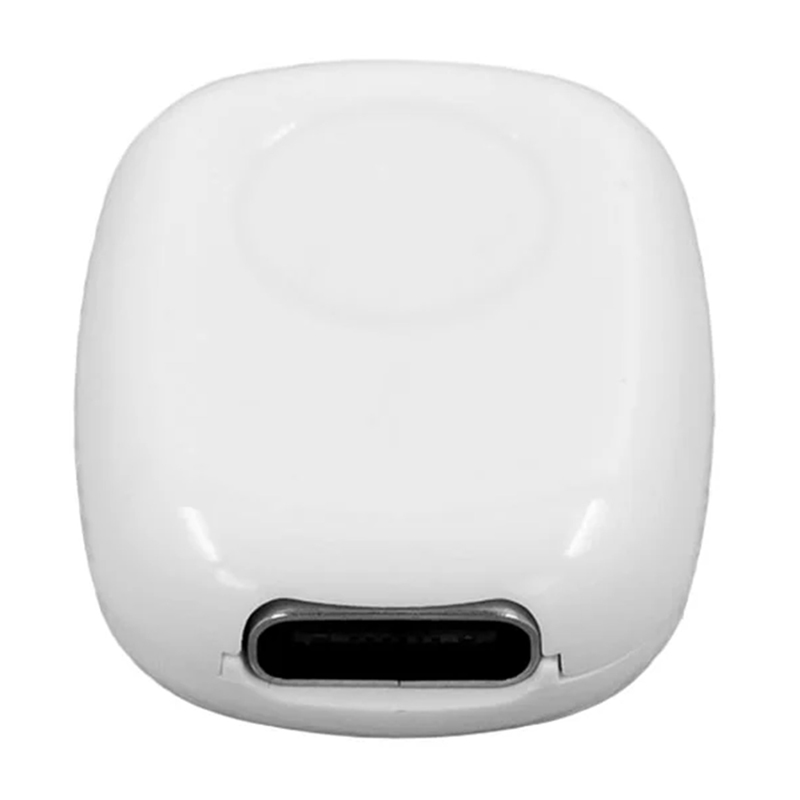

Shelly The Pill Universal WiFi/Bluetooth Sensors

Shelly The Pill ir kompakts modulis, kas paredzēts darbam ar sensoriem un automatizācijas sistēmām. Ierīce ļauj uzraudzīt temperatūru, mitrumu, spriegumu un digitālos stāvokļus, un, pateicoties perifērijas režīmiem, tā darbojas ar analogajiem un digitālajiem sensoriem. Darbināts ar USB-C, tas var nepārtraukti darboties tehniskajās un mājas instalācijās. Tā nelielais izmērs, dubultā 2.4 GHz WiFi un Bluetooth BLE 4.2 savienojamība ļauj viegli integrēt pat telpās ar ierobežotu vietu.

Temperatūras un mitruma uzraudzība

Ierīce darbojas plug-and-play režīmā ar populāriem DS18B20 temperatūras sensoriem un DHT22 temperatūras un mitruma sensoriem. Tas atbalsta līdz pat piecām DS18B20 zondēm vienlaikus, ļaujot vienlaikus uzraudzīt vairākus mērījumu punktus. Tas ir piemērots temperatūras kontrolei peldbaseinos, akvārijos, ūdens tvertnēs un tehniskajās sistēmās.

Plašas konfigurācijas iespējas

Modelis balstās uz ESP32-C3 mikrokontrolieri (8 MB Flash) un piedāvā Shelly Gen3 platformai raksturīgas funkcijas. Tas ļauj veidot grafikus, izmantot webhookus, atbalstīt MQTT, šifrēt komunikāciju un izveidot savus skriptus. Integrācija ar ārējām sistēmām ir iespējama, izmantojot MQTT, WebSocket vai HTTP, kas ļauj ierīci viegli integrēt sarežģītās automatizācijas sistēmās.

Dažādi darbības režīmi

Shelly The Pill piedāvā konfigurējamus darbības režīmus digitālajām ieejām un izejām, kā arī analogo mērījumu. Ieejas un izejas darbojas 3.3 V, un digitālo režīmu var iestatīt neatkarīgi kā ievadi vai izeju. Ierīcē iebūvētais analogais voltmetrs mēra spriegumus 0-2.5 V, savukārt ārējais paplašināšanas modulis ļauj veikt mērījumus līdz 30 V DC. Tas ļauj ierīcei darboties ar durvju sensoriem, kustības sensoriem, plūdu sensoriem un citiem vienkāršiem digitālajiem sensoriem.

Paplašinājumi un DC slodzes kontrole

Funkcionalitāti var paplašināt ar pieejamajiem papildinājumiem. Ārējais SSR modulis ļauj divkanālu vadību zemas DC slodzes ierīcēm līdz 30 V / 300 mA, piemēram, LED indikatoriem, maziem ventilatoriem vai solenoīda vārstiem. 0–30 V analogais modulis ļauj uzraudzīt spriegumus 3.7 V, 12 V vai 24 V bateriju sistēmās.

Kompakts dizains un USB-C barošanas avots

26 × 19.95 × 8.5 mm korpuss un tikai 3 g svars ļauj ierīci uzstādīt praktiski jebkur. Barošana tiek nodrošināta caur USB-C portu ar 5 V spriegumu, un enerģijas patēriņš nepārsniedz 1 W. Tas ļauj The Pill darboties zemsprieguma instalācijās un sistēmās, kas balstītas uz USB barošanas avotiem.

Komplektā

• Sensors
• USB-C savienojuma kabelis

• Ražotājs: Shelly
• Produkta nosaukums: Tablete
• Krāsa: balts
• Izmēri: 26 × 19.95 × 8.5 mm
• Svars: 3 g
• Korpusa materiāls: plastmasa
• Darba temperatūra: -20°C – 40°C
• Mitrums: 30% – 70% RH
• Barošana: 5 V DC (caur USB Type-C portu)
• Enerģijas patēriņš: < 1 W
• Zems slieksnis: < 0.83 V
• Augsts slieksnis: > 2.48 V
• Maksimālais digitālās ieejas spriegums: 3.3 V
• Maksimālais pārslēgšanas spriegums: 3.3 V
• Maksimālā slēdža strāva: 20 mA
• DC voltmetrs (iebūvēts): 0–2.5 V
• DC voltmetrs (ar ārēju piebūvi): 0–30 V
• Sprieguma mērīšanas precizitāte: ±( 2% + 5 cipari)
• Atbalstītie ārējie sensori: 1 × DHT22 līdz 5 × DS18B20
• WiFi savienojamība: 802.11 b/g/n 2401–2483 MHz
• Maksimālā WiFi pārraides jauda: < 20 dBm
• WiFi diapazons: līdz 30 m iekštelpās un līdz 50 m ārā (atkarībā no apstākļiem)
• Bluetooth savienojamība: BLE 4.2 2402–2480 MHz
• Maksimālā Bluetooth pārraides jauda: < 10 dBm
• Darbības diapazons: līdz 10 m iekštelpās un līdz 30 m ārā (atkarībā no apstākļiem)
• Procesors: Shelly ESP32-C3 ( ESP-Shelly-C38F )
• Zibatmiņa: 8 MB
